Releu Auto 12V 40A cu 5 Pini, Soclu si Fire de 16 cm
Releul JD1914 permite comanda unui circuit electric auto printr-un circuit de control separat,
fiind util pentru înlocuirea releelor compatibile și realizarea instalațiilor auxiliare.
Este prevăzut cu 5 pini și contact comutator,
conform schemei imprimate pe carcasă.
Soclul inclus are cinci fire de 16 cm, în culori diferite,
care ajută la identificarea legăturilor în timpul montajului.
Releul poate fi scos din soclu pentru verificare sau înlocuire,
fără desfacerea conexiunilor realizate la fire.
Suportul metalic cu orificiu permite fixarea releului în poziția de montaj.

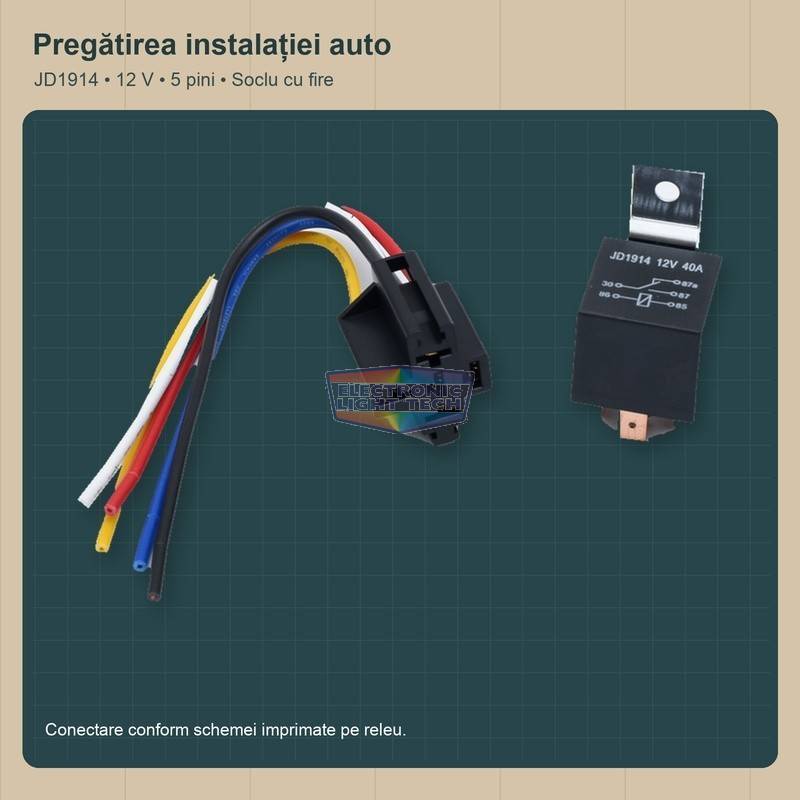

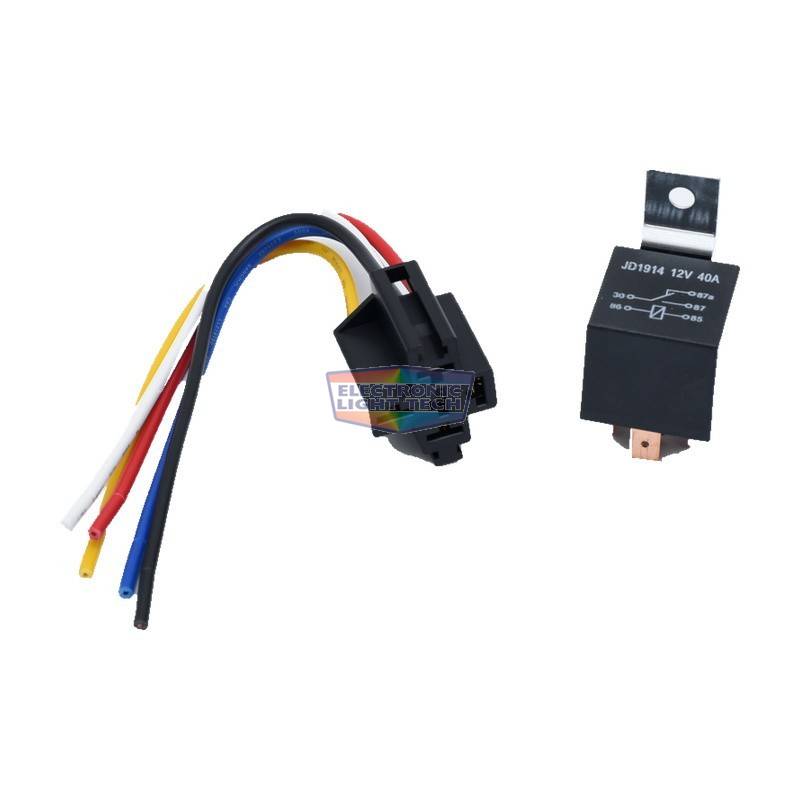

Pe carcasă sunt marcate modelul JD1914 și valorile 12 V și 40 A,
împreună cu schema electrică și identificarea bornelor..
Fabricat în P.R.C.
UTILIZARE
Înlocuirea releelor auto de 12 V cu configurație și caracteristici compatibile.
Comanda circuitelor auxiliare de iluminat auto.
Realizarea circuitelor de comandă pentru claxoane și alte accesorii auto compatibile.
Reparații și modificări ale cablajelor auto, conform schemei instalației.
DETALII TEHNICE
Tip produs: Releu auto cu soclu și fire
Model: JD1914
Tensiune nominală: 12 V
Curent marcat pe releu: 40 A
Număr pini releu: 5
Tip contact: Comutator
Identificare borne: 30, 85, 86, 87, 87a
Bornă comună: 30
Borne bobină de comandă: 85 și 86
Contact normal deschis: 87
Contact normal închis: 87a
Soclu inclus: Da, cu 5 contacte
Număr fire: 5
Lungime fire: 16 cm
Culori fire: Roșu, negru, albastru, galben și alb
Fixare releu: Suport metalic cu orificiu
Culoare carcasă: Negru
Schema electrică: Imprimată pe carcasă
Țara de fabricație: P.R.C.
PACHETUL CONȚINE
1 x Releu auto JD1914, 12 V, marcat 40 A, cu 5 pini și suport metalic
1 x Soclu pentru releu, cu 5 fire de 16 cm
ATENȚIE!
Utilizați releul în instalații de 12 V și verificați compatibilitatea înainte de montaj.
Respectați schema și numerotarea bornelor imprimate pe carcasă.
Nu stabiliți conexiunile numai după culoarea firelor.
Valoarea de 40 A este inscripționată pe releu,
fără a confirma aceeași capacitate pentru soclu, fire sau ambele contacte.
Dimensionați cablajul și siguranța de protecție în funcție de consumator.
Efectuați montajul cu alimentarea deconectată și izolați îmbinările.
|
